土工膜怎么使用
文章出處：ruanwen 人氣：1854
土工膜怎么使用
復合土工膜是在薄膜的一側或兩邊通過烘箱遠紅外加熱，把土工布和土工膜經導輥壓到一同構成復合膜。跟著生產工藝的進步，還有一種流延法做復合土工膜的工藝。其方式有一布一膜、二布一膜、兩膜一布等。土工布作為膜的維護層，使維護防滲層不受損壞。為削減紫外線照耀，添加抗老化功能，選用埋入法鋪設。施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設。不要繃得太緊，兩頭埋入土體部分呈波紋狀，在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖維護層。施工時，應盡力防止石塊直接砸在膜上，是邊鋪膜邊進行維護層的施工。與周邊結構物銜接應選用膨脹螺栓和鋼板壓條錨固，銜接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。
復合土工膜分為一布一膜和兩布一膜可普遍應用于水利堤壩、筑路、機場、排水、房屋等范疇幅寬可達6米，膜材厚度從0.2mm——0.8mm 防護層土工布從100g/m2—800g/m2，與窄幅的同類產品相比，減少了拼接，加快了施工進度，同時也減少了因接縫處置不當而形成的隱患；運用復合土工膜與傳統的布、膜別離運用相比，增加了產品的穩定性，更儉省了工程時間，降低了工程費用，綜合效益明顯；采用埋入鋪設，耐久性長，抗老化性能好；耐水壓，耐腐蝕，強度高，耐磨損，耐低溫，平面排水功用好，防滲作用；具有共同的保溫，保濕，防霜，防凍作用。
1.堤坡的清算、平整場地，肅清一切尖角雜物，欠坡回填夯實、富坡削坡 挖平后經監理驗收合格，為鋪設提供工作面；
2.場內拼接為了施工便當，保證拼接質量，應盡量采用 寬幅，減少現場拼接量，施工前應依據幅寬、現場長度需求，在單位 內剪裁，并拼接成合符請求尺寸的塊體，卷在鋼管上，人工搬運到工作面鋪設；
3.沿渠道軸線方 向程度滾鋪。坡面鋪設在坡面驗收合格后，從順坡面軸線方向滾鋪，與渠底的銜接采用丁字形銜接；
4. 鋪設應在枯燥和暖天氣停止，為了便于拼接，避免應力集中，設采用波浪形松馳方式，充裕度約為 1.5%，攤開后及時拉平，拉開，請求復合土工膜與坡面吻合平整，無突起褶皺，施工人員應穿平底布鞋或軟膠鞋，嚴禁穿 釘鞋，以免踩壞土工膜，施工時如發現損壞，應及時修補。
一布一膜（布：100-1000g/m2膜厚：0.1-1.5mm）
兩布一膜（布：80-600g/m2膜厚：0.2-1.5mm）
一布兩膜（布：100-1000g/m2膜厚：0.1-0.8mm）
多布多膜（布：100-1000g/m2膜厚：0.1-0.8mm）
標準編號：GB/T 17642-2008
標準名稱：土工合成材料 非織造布復合土工膜
標準狀態：現行

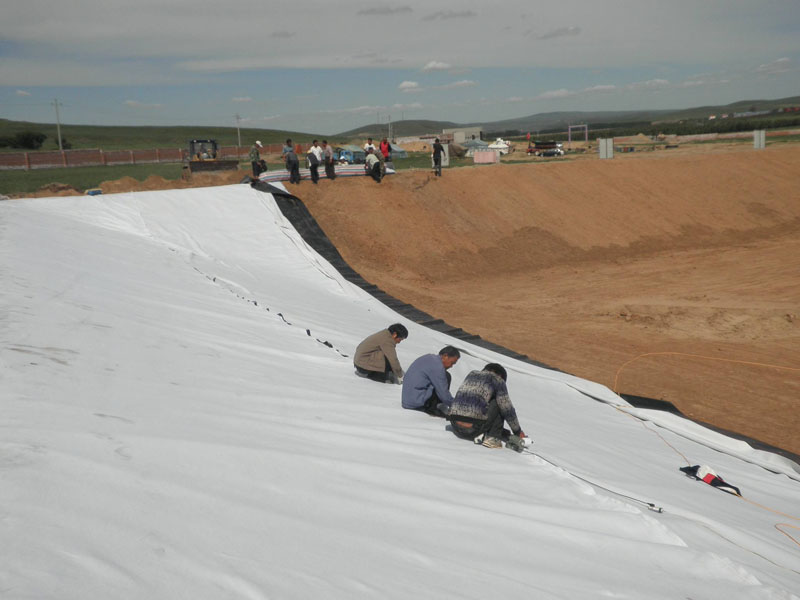

渠道成型，鋪膜基槽驗收合格后沿基面鋪一布一膜，采用全鋪式鋪設，鋪設時膜朝下，布在上，自渠道下游向上游，由渠道一岸向另一岸鋪設。
一布一模鋪設 渠道防滲采用一布一膜300g/m2，膜厚0.3mm，塑膜搭接采用焊接方式，搭接寬度為30cm，布采用縫接方式，縫合長度30cm。鋪設時采用人工鋪設。
（1）、運輸及保管：運輸盡可能一次到場，防雨、防曬、專設倉庫做到防火、防潮、防毀壞。
若采用折疊裝箱運輸土工膜資料，不得運用帶釘子的木箱，以防運輸途中受損；若采用卷材運輸,應留意避免在裝卸過程中形成卷材外表的損傷，承包人在采購土工膜資料卷材時，應按卷材下料長度留有恰當余量。
土工合成資料以大片或卷材的貨包，必需貼有標簽，標明該膜的制造廠稱號、制造號(或組裝號)、裝置號、類型、厚度、尺寸及重量。并應附有特地的裝卸和運用闡明書。
3)土工合成資料運輸過程中和運抵工地后應妥為保管，防止日曬、防黏結成塊，并應將其貯存在不受損壞和便當取用的中間，盡量減少裝卸次數。
（2）、施工工藝 鋪設剪裁→對正搭齊→壓膜定型→清算→焊接實驗→焊接→檢測→修補→復檢→驗收
（3）、施工請求
1）、土工膜施工滿足SL18-2004《渠道防滲工程技術標準》中的相關請求；
2）、按先下游后上游的次第鋪設，上游幅壓下游幅，搭接縫方向垂直于水流方向，這樣可使膜料在水流壓力下，銜接縫密合，進步防滲效果。
3）、鋪設時先將膜料的一端與先鋪好的膜料或原建筑物在現場焊接結實，在進步防滲效果的同時，可使膜料一端固定，易于拉展鋪開；
4）、膜料鋪設時留有小褶皺，可順應維護層填筑時形成的部分變形，膜下空氣完整掃除，可防止在填筑時膜下空虛產生部分壓力頂破膜料；
5）、膜料幅間的銜接縫采用焊接，搭接面不得有污垢、砂土、積水等影響焊接質量的雜質存在；
6）、有損害處，必需修補或改換，及時按監理人的指示停止修理，在修理土工合成資料前，應將維護層毀壞部位下不契合請求的料物消弭潔凈，補充填入合格料物，并予整平。對受損的土工合成資料，應外鋪一層合格的土工合成資料在破損部位之上，其各邊長度應至少大于破損部位1m以上，并將兩者停止拼接處置。
7）、膜料鋪設終了，加快施工速度，防止膜層暴露時間過長。
上一篇: 教你2.0mm土工膜破損后修補的小妙招下一篇: PET聚酯長絲土工布特點和特性
同類文章排行
-
');
})();
